- 摘要：在泵壳砂芯大型砂模等大型零件的生产优化环节，普遍存在一个棘手难题：模具经多次手工打磨优化后，却未留下任何修改记录。一旦模具出现损坏、报废等情况，多年积累的迭代优化成果将彻底遗失，直接影响后续零件铸造进度，给生产工作带来极大阻碍。

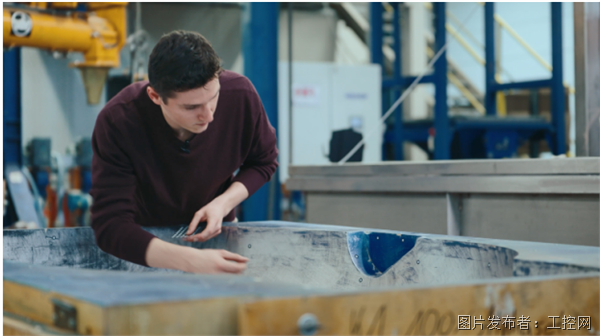

在泵壳砂芯大型砂模等大型零件的生产优化环节，普遍存在一个棘手难题：模具经多次手工打磨优化后，却未留下任何修改记录。一旦模具出现损坏、报废等情况，多年积累的迭代优化成果将彻底遗失，直接影响后续零件铸造进度，给生产工作带来极大阻碍。

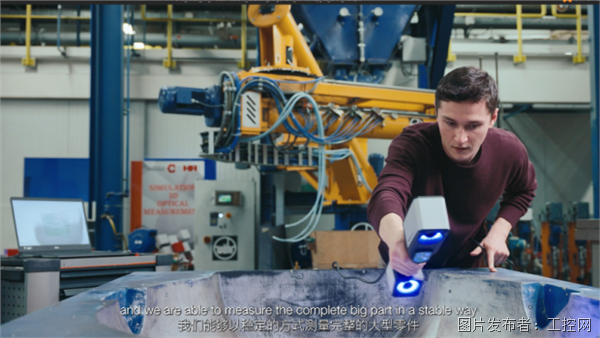

蔡司T-SCAN hawk 2可用来测量大型部件，如沙铸模具。Roel正在使用hawk 2的全新卫星模式，比上一代扫描仪的内置摄影测量功能更进阶。它与比例尺、参考点和大视场的手持传感器相结合，功能强大，可确保高效获取高精度扫描数据。
一、选择合适的测量设备
针对此，ZEISS T-SCAN hawk 2 便携式扫描仪提供专属解决方案：模具优化至最佳状态时，扫描生成三维网格模型，搭配蔡司逆向工程软件构建精准 CAD 数字副本，完整留存优化痕迹；模具受损可快速还原最优状态，还能为后续检测提供统一标准，保障零件按最优规格精准铸造，从根源解决手工修模无记录难题。
二、具体操作步骤
01前期准备：
确认测量对象（如大型砂模）处于最优优化状态、表面无杂物遮挡；备齐 T-SCAN hawk 2 扫描仪、比例尺及配套检测与逆向工程软件；在零件表面布置参考点，合理摆放比例尺，确保设备可清晰捕捉定位。
02精准高效扫描：
启动扫描仪及其卫星模式，同步确认检测软件连接稳定性。手持设备从多角度进行拍摄，软件自动识别参考点与比例尺。同时，依托稳定光束实现扫描仪精准定位，杜绝拼接误差，完成零件全维度完整扫描。
03数据采集与网格生成：

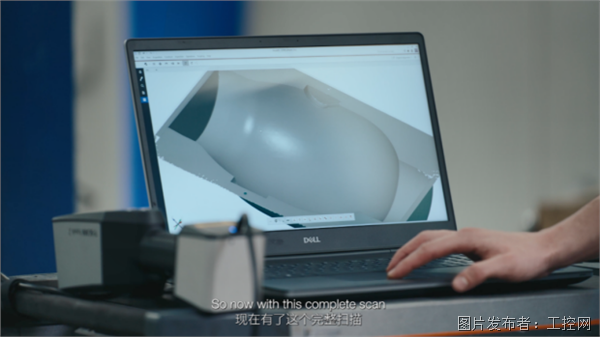

扫描过程中同步采集图像、参考点坐标等关键数据，扫描结束后，设备自动生成高精度三维网格模型，实时同步至ZEISS INSPECT检测软件妥善留存。
04建模存档与复用：
将三维网格模型导出至ZEISS REVERSE ENGINEERING（ZRE）逆向工程软件，快速创建 CAD 文件，完成模具数字副本制作；对图像、网格、CAD 文件等全量数据进行备份，为后续模具重建、零件质量检测提供可靠依据。
获取手册
欢迎下载ZEISS T-SCAN hawk 2 产品手册

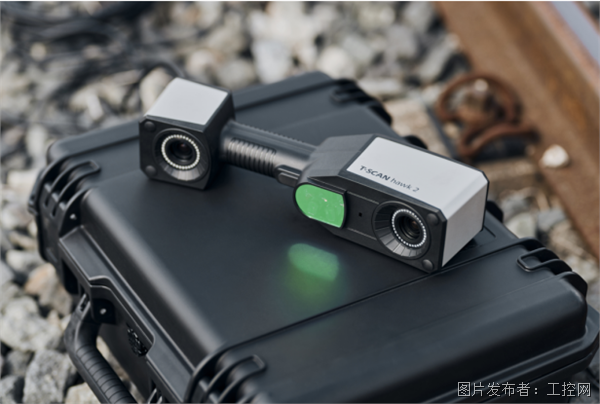

三、ZEISS T-SCAN hawk 2 三大核心优势
01大视野扫描，效率翻倍：
配备超大扫描视野，单次即可覆盖大型零件的大面积区域，无需频繁移动设备调整角度，大幅缩短整体扫描耗时。
02高精度控误差，数据可靠:
搭载认证Hyperscale标尺，相较上一代手持式扫描仪的传统内置摄影测量方案，大幅提升大型零件体积测量精度；搭配卫星模式与全新专属算法，可通过图像精准计算参考点三维坐标，有效规避大型零件扫描中常见的拼接误差，保障测量数据精准可控。
03便携易操作，适配复杂场景:
便携式系统设计无需复杂固定安装，可灵活移动至零件各部位完成扫描；设备与蔡司检测软件、逆向工程软件兼容性极佳，操作简便易懂，即便面对砂模这类不规则大型零件，也能高效完成高精度测量。
T-SCAN hawk 2 以大视野、高精度、便携式三大核心优势，通过标准化的测量流程，可快速、精准制作大型零件数字副本，不仅完整留存了模具多年迭代的优化成果，为后续模具重建、零件质量检测提供了可靠支撑，更能保障新零件始终按最优标准精准铸造，助力企业大幅提升生产效率与产品核心品质，全面适配各类大型零件的测量需求。
