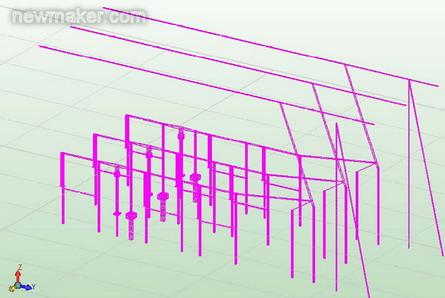

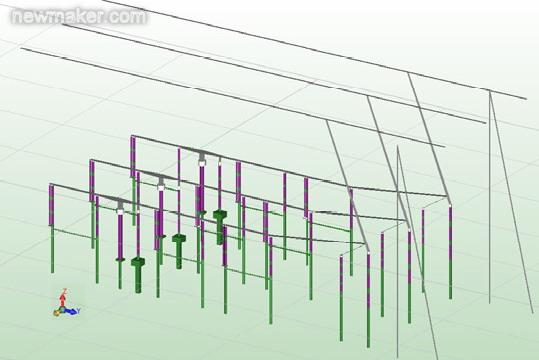

下面是变电站的模型，模型中有断路器、避雷器、PT、接地刀闸、支柱绝缘子、隔离开关以及杆塔、电力传输线等组件。

　　这里计算了两种情况，第一种是交流电场，第二种是直流电场。电压是303KV，交流情况下，三根电力传输线的电压相位依次相差120度。模型中绝缘子材料是瓷，电导率1e-10，介电常数为6，其他的部分是金属，交流情况下按悬浮导体处理，电导率为1670000，空气的介电常数为1.00059，空气的电导率为1e-14。

　　2. 网格剖分

　　下面是某个组件上网格剖分情况的放大图：

　　下图是交流情况下位于Z=2米高处的电压分布云图：

　　下图是交流情况下位于X=3.8米处(两排组件间的走廊)垂直于地面、平行于YOZ面的电场分布云图：

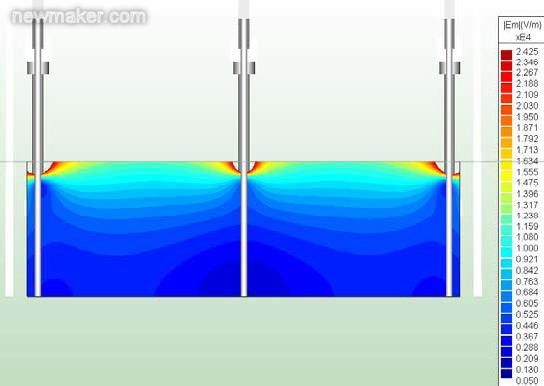

　　下图是交流情况下位于Y=20米处垂直地面、平行于XOZ面的电场分布云图：

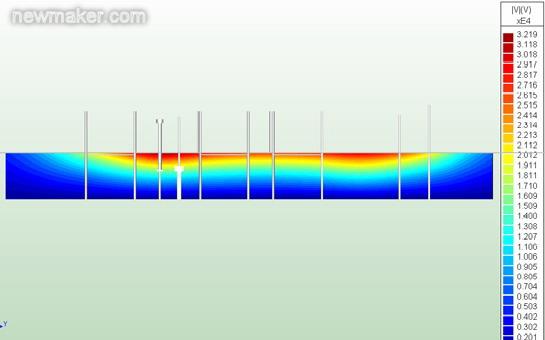

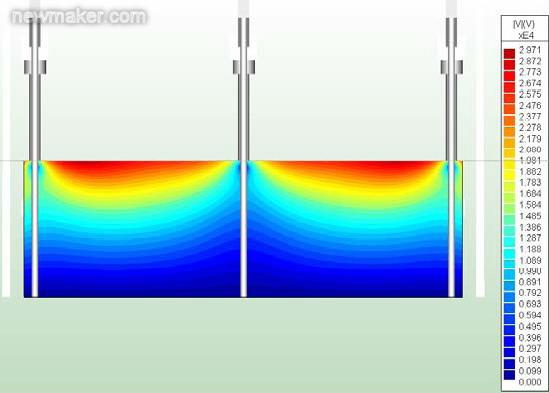

　　下图是交流情况下位于Y=20米处垂直地面、平行于XOZ面的电压分布云图：

　　4. 直流计算结果

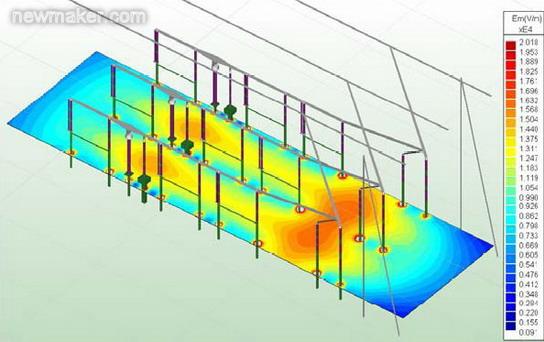

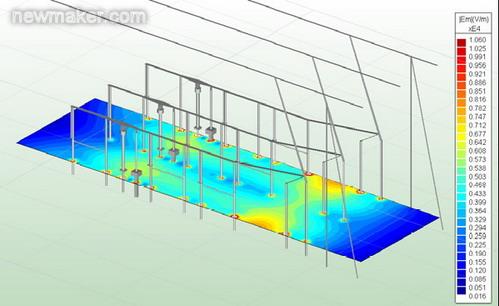

　　下图是直流情况下位于Z=2米高处的电场分布云图：

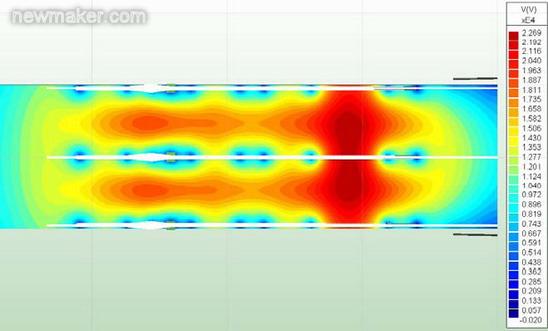

　　下图是直流情况下位于Z=2米高处的电压分布云图：

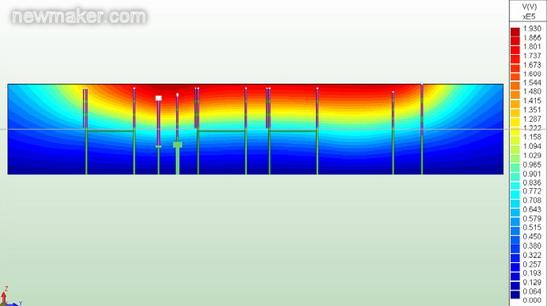

　　下图是直流情况下位于X=3.8米处(两排组件间的走廊)垂直于地面、平行于YOZ面的电场分布云图：

　　下图是直流情况下位于X=3.8米处(两排组件间的走廊)垂直于地面、平行于YOZ面的电场分布云图：

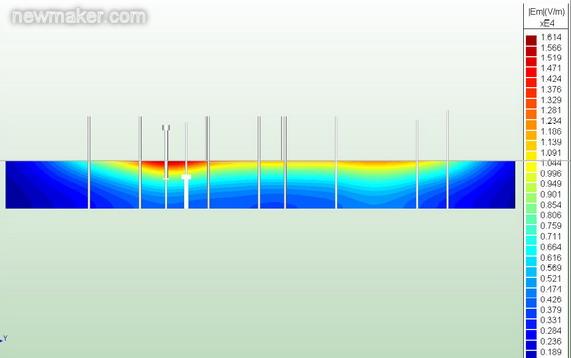

　　下图是直流情况下位于Y=20米处垂直地面、平行于XOZ面的电场分布云图：
